Ansammlung von Zeichnungen für 999/749

[Lemmy]

Gude,

ich hab in letzer Zeit mal einige Teile und Werkzeuge zeichnungstechnisch digitalisiert, die wollte ich hier natürlich auch nicht vorenthalten.

Für den ein oder anderen der selbst schraubt oder drehen/fräsen kann sicher interessant.

Bevor die Anmerkung kommt: Nein die Zeichnungen sind (noch) nicht normgerecht, das ändere ich noch, wenn ich Zeit und Lust dazu habe :D.



Hier im Anhang schon mal die ganzen Wasseranschlüsse, die sehen mit der Zeit immer so gammelig aus. Außerdem sind frästeile immer schöner als Guß.



Grüße

RS_Schlauchanschluss_st_Zyl_Vorlauf.pdf Schlauchanschluss_st_Zyl_Rücklauf.pdf Verschlussplatte_Schlauchanschluss.pdf Wasseranschluss_SW22.pdf Wasseranschluss_SW30.pdf

[Lemmy]

Hier dann mal die ersten Werkzeuge.

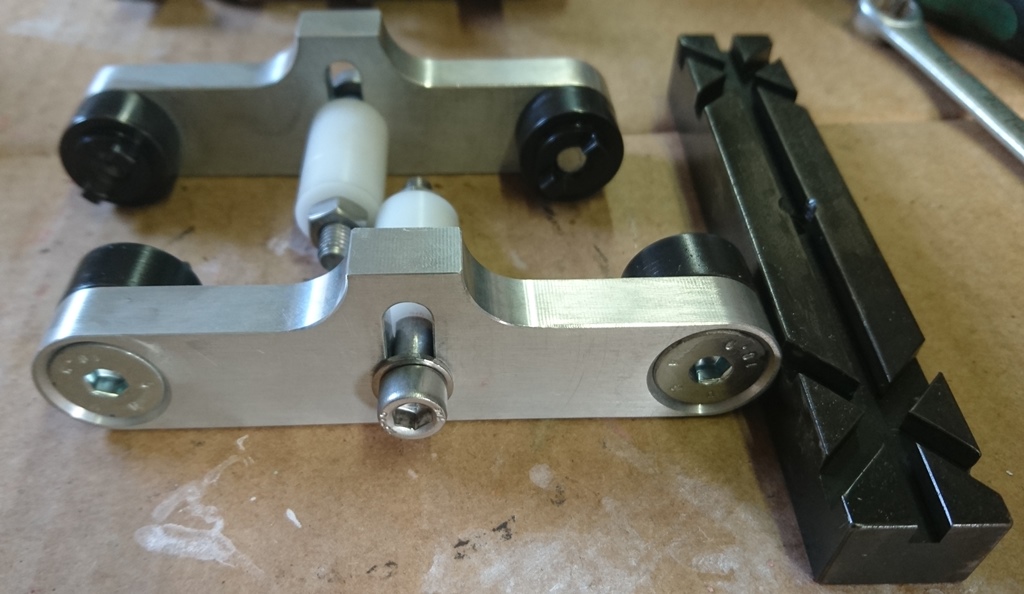

Das Werkzeug zum arretieren der NW sieht dann so aus (kennt der ein oder andere vielleicht schon aus nem andern Forum):

Abstandshalter_NW_Werkzeug.pdf Arretierbolzen_Nockenwelle.pdf Einstelllehre_NW_Werkzeug.pdf Grundplatte_NW_Werkzeug.pdf NW_Räder_Werkzeug.pdf NW_Werkzeug_ZSB.pdf
